Einbindung Sofar Solar HYD 5 KTL in PV Überschuss APP

[jowallbox]

Hallo zusammen

habe Probleme bei meinem Schwager mit der Verbindung des Wechselrichters mit der PV Überschuss APP.

WR ist ein HYD 5KTL-3PH-PRO mit USB Wifi STick

Die Anlage ist in der Solarman App online.

Leider findet die PV Überschuss App nur die IP Adresse des Wifi Sticks und kann sich nicht verbinden.

Kann mir jemand Tipps geben?

Gruss

Jo

[Volker]

Ich habe einen Sofar HYD 10 KTL. An dem habe ich den Konverter (https://android.chk.digital/de/ecar-cha ... w610setup/) angeschlossen, damit er die Daten im Heimnetz bereitstellt: Die beiden Kabel des Konvertres an die Datenleitung (COM) des Sofar anschließen und die Einstellungen wie in der Anleitung beschrieben. Danach habe ich den Sofar in der App finden können.

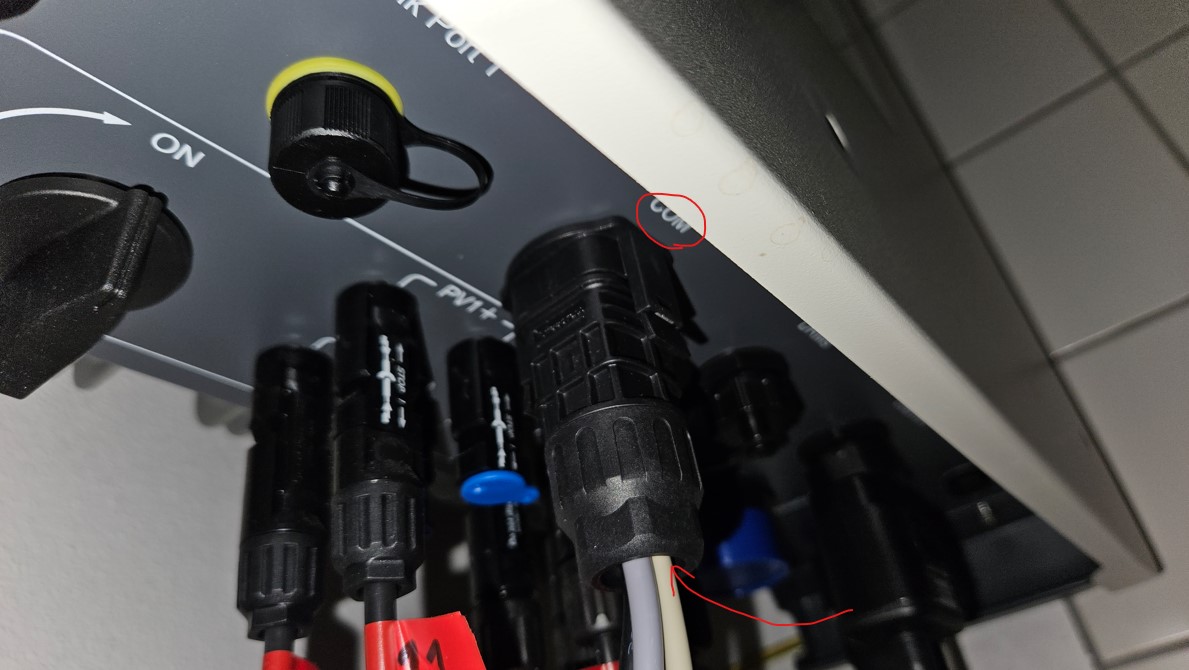

Sofar Com Anschluß.jpg (120.22 KiB) 5003 mal betrachtet

Sofar Konverter.jpg (49.15 KiB) 5002 mal betrachtet

[jowallbox]

Hallo Volker

danke dir für die Information.

Der Com Port ( 16 Pins) ist bei dem WR schon belegt mit den 3 Stromsensoren.

Da möchte ich nicht auch noch dran.

Sind am überlegen ob sich ein Emlog Datenlogger mit optischer Schnittstelle auf den Digitalen Zähler lohnt.

Gruss

Jo

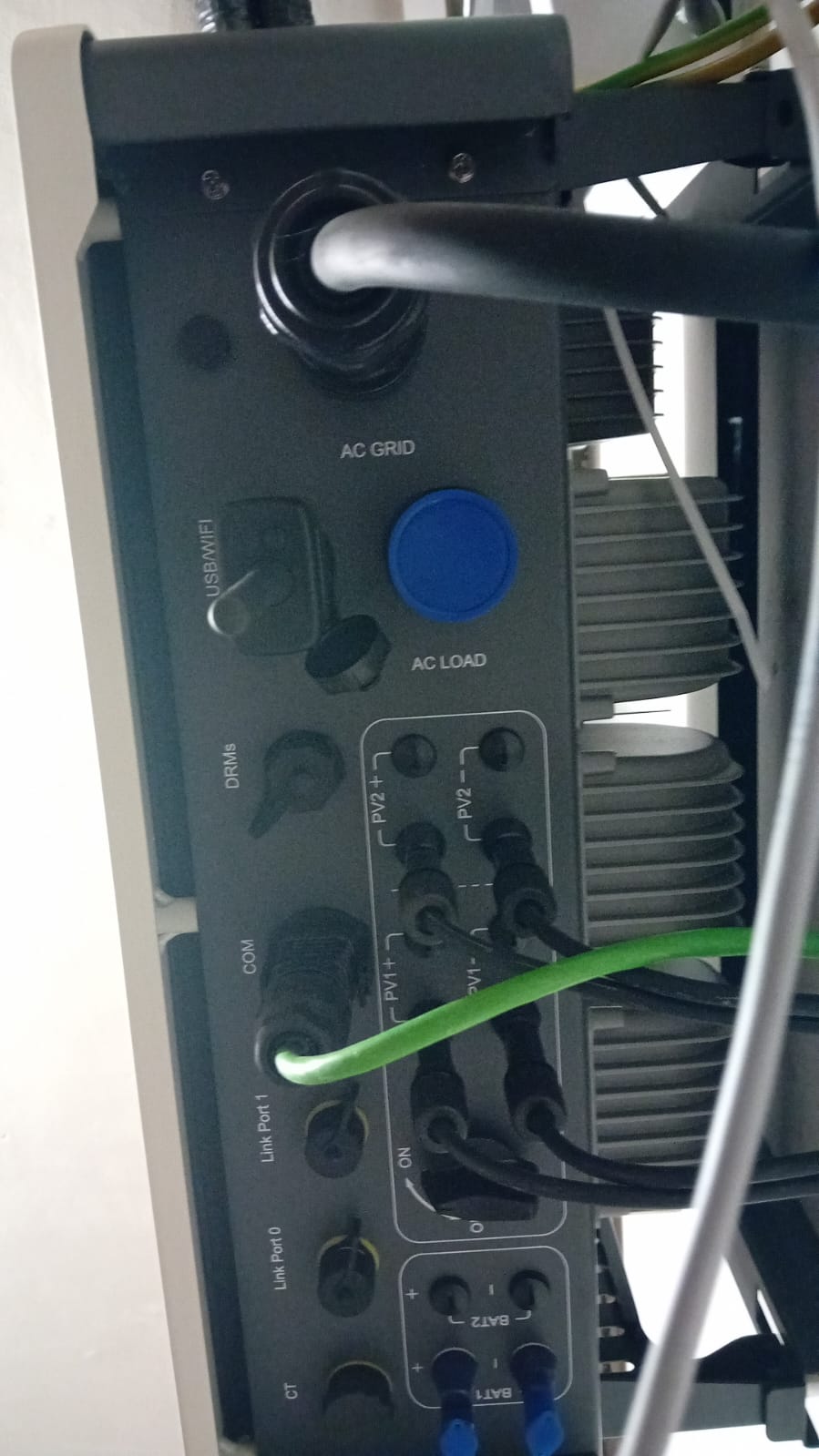

Nachtrag Bild vom WR unten

[jowallbox]

Hallo Volker

welchen Pin hast du verwendet? Pin 5 und 6 ?

Musstest du in den Einstellungen des Sofar WR etwas verändern?

Gruss

Jo

[jowallbox]

Nachtrag

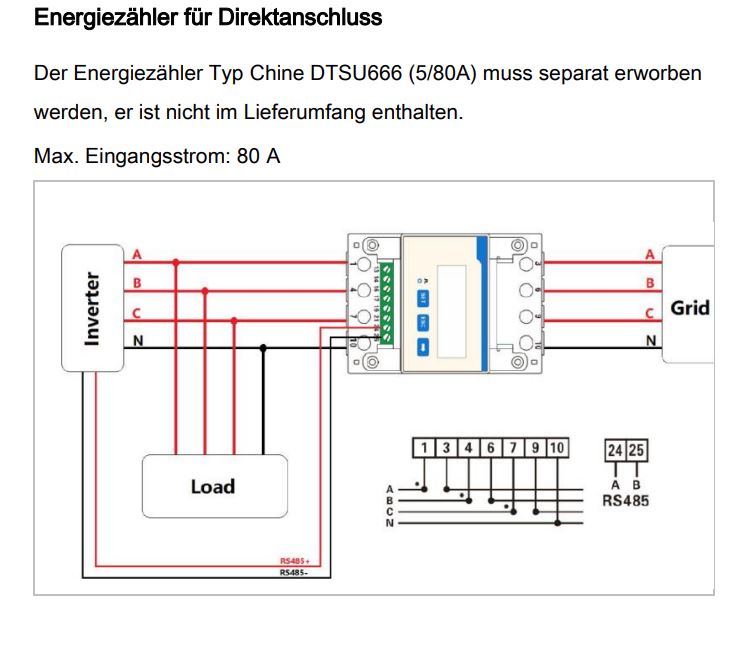

bei unserem Wechselrichter ist auch noch ein Energiezähler DTSU666 eingebaut


Dieser müsste laut Schaltplan auch mit RS485 verbunden sein.

[jowallbox]

Hallo

komme leider immer noch nicht zu einer erfolgreichen Funktion.

Der Konverter ist an COM 5 und 6 angeschlossen und wird mit IP Adresse im Heimnetz erkannt.

Das SMA Sunny Programm findet zwar ab und an Daten ( siehe Anhang ) aber die PV Überschuss APP meldet kein ok mit der IP Adresse des USR W610

Gruss

Joachim

[c2j2]

Moin,

"Du hast Mail"

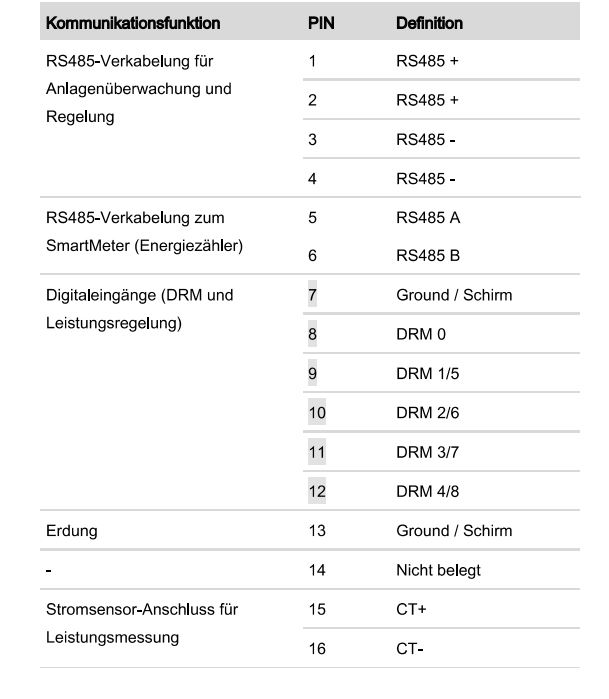

Also (a) in Deiner Grafik oben ist "RS486-" und "RS485-" bei "Verkabelung für Anlagenüberwachung und Regelung", an Pin 5 und 6 sind "RS485 A" und "RS485 B" - daran siehst Du schon, dass Du höchstwahrscheinlich an Pins 1 und 3, oder 2 und 4 musst.

RS485 ist ein serieller Bus, da können viele Geräte dranhängen.

Ansonsten zitiere ich mich selbst aus der Mail, damit auch andere was davon haben:

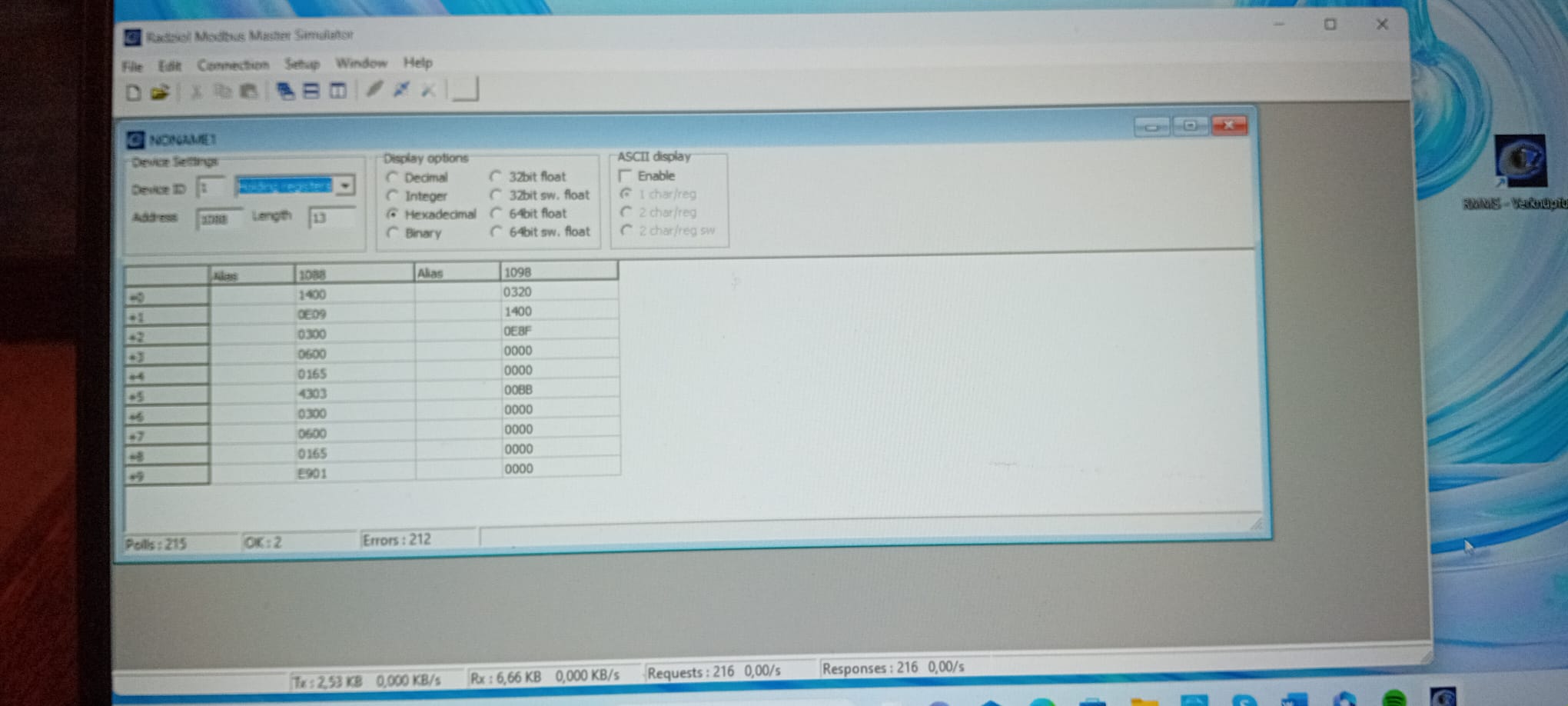

Sofar verwendet als Modbus-Adressen nicht 40000, sondern z.B. bei 1088, Länge 13 ist die Seriennummer - siehe Anhang (die Werte dort sind im Hexadezimalsystem).

[jowallbox]

Hallo

die RS485 Kabel wurden jetzt an Pin 1 und 3 angeschlossen.

Leider blinkt die RXD LED des USR W610 hier nicht. Beim Pin 5 und 6 hatte Sie geblinkt.

Pins am USR auch mal getauscht.

Entsprechend funktioniert die Verbindung zur PV App immer noch nicht.

Anfrage bei Sofar Solar läuft, ob die Pins 1 bis 4 parametriert werden müssen.

Gruss

Joachim

[jowallbox]

Hallo zusammen

habe heute ein Firmware Update auf den Sofar Hyd aufgespielt. Leider bezüglich RS485 ohne Erfolg.

Pins 1 / 2 und 3 // 4 am COM getestet. USR W610 zeigt keine Reaktion an der LED RXD.

Daraufhin nochmal die Pins 5 und 6 am USR W610 angeklemmt. RXD blinkt schnell.

Im SMA Sunny Testprogramm kommen auch Daten an.

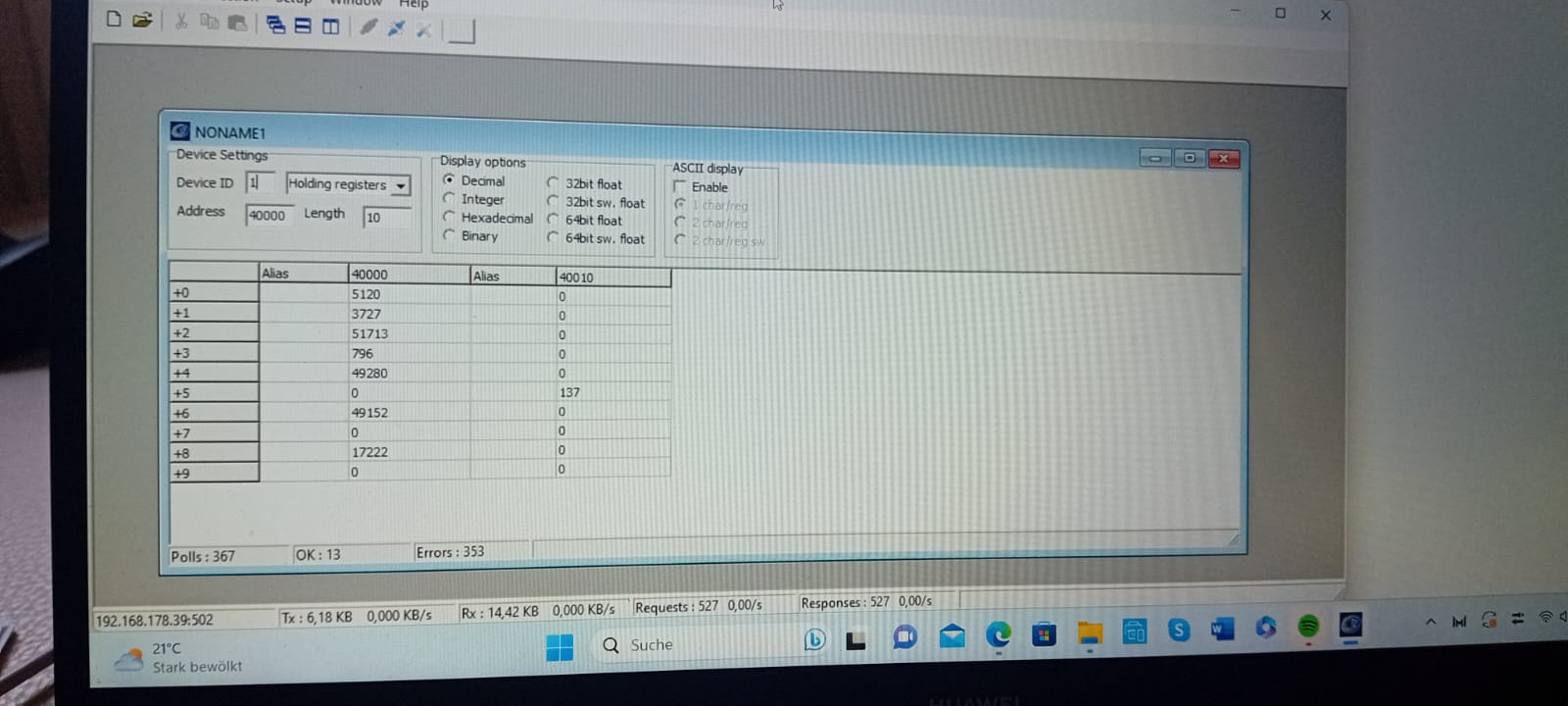

Siehe Anhang 01

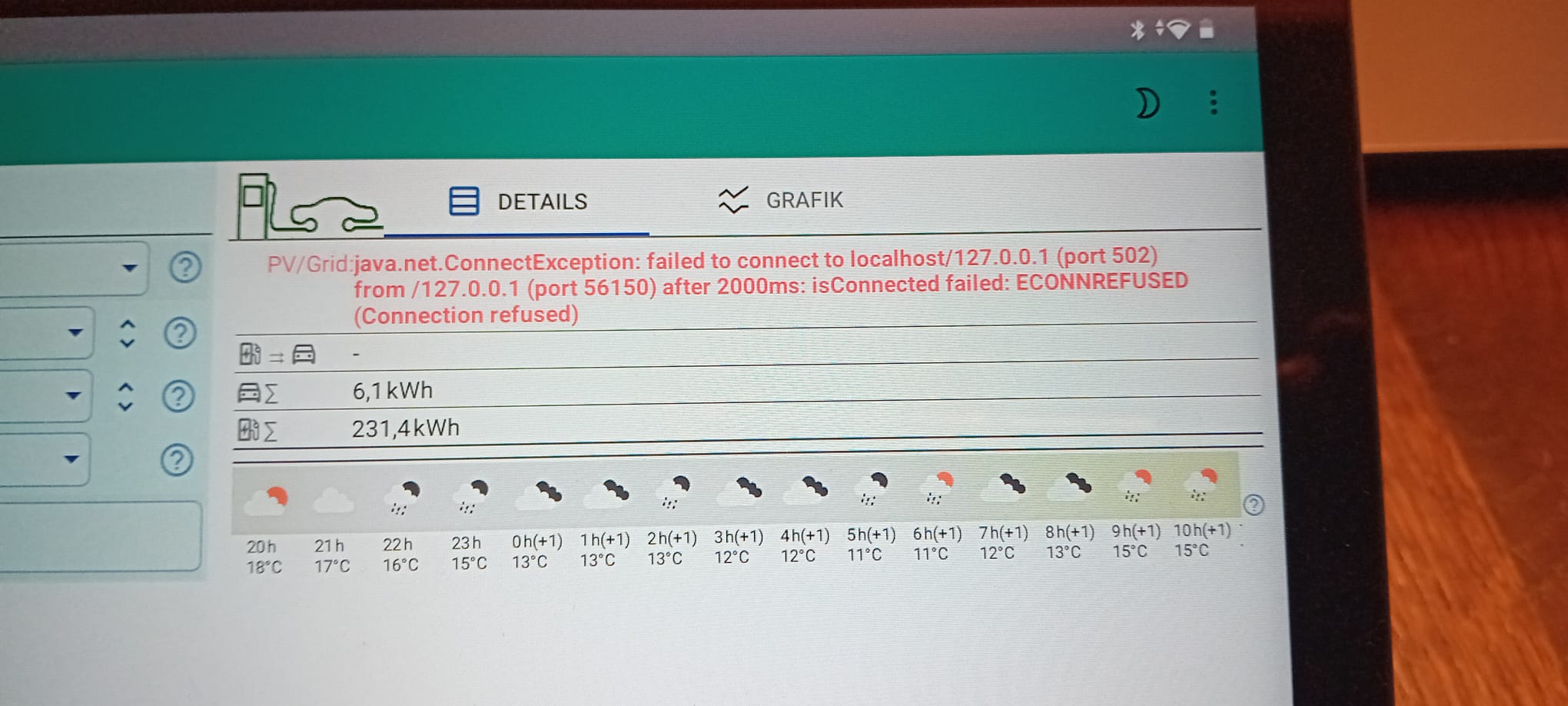

Auf der PV App kommt auch folgende Meldung

Anhang 02

SMA Sunny Programm 02.jpg (121.94 KiB) 4876 mal betrachtet

[jowallbox]

Hallo zusammen

nach fast 4 Wochen vielen vergeblichen Versuchen den RS485 am Sofar Inverter mit der USR W610 auszulesen, haben wir das Projekt gestoppt.

Wir werden jetzt eine Shelly 3em kaufen, in der Hoffnung dass es dann funktioniert.

Die Lösung mit Powerfox PowerOpti wurde nicht gewählt, da am vorhandenen Stromzähler Holley DTZ541 der Lesekopf nicht optimal befestigt werden kann, und auch ein USer über Verbindungsprobleme von mehreren Stunden berichtet hat.

Gruss

Joachim
